Система перегородок Uno - экономично и функционально

ОФИСНЫЕ ПЕРЕГОРОДКИ UNO - ПРАКТИЧЕСКОЕ РЕШЕНИЕ ДЛЯ ОФИСА

ПОНИЗИЛИСЬ ЦЕНЫ НА 10 % НА ПЕРЕГОРОДКИ UNO!!!

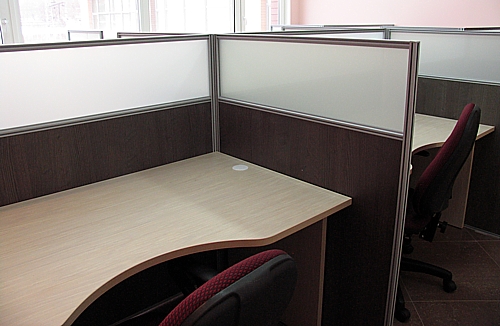

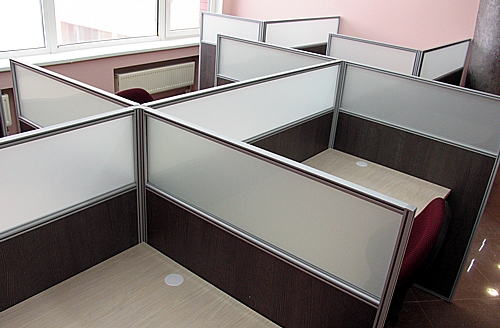

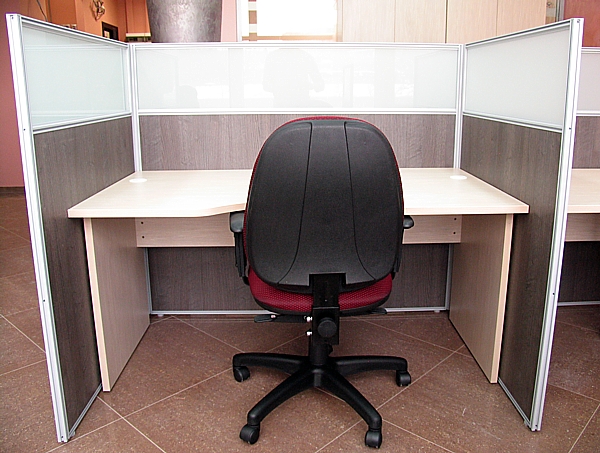

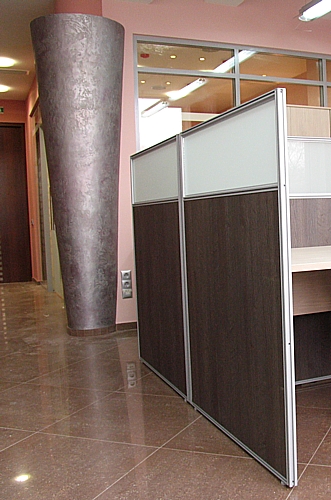

Перегородка офисная UNO

 НАЗНАЧЕНИЕ

 Система мобильных офисных перегородок предназначена для организации офисного пространства, формирования индивидуальных  рабочих мест и рабочих зон. Перегородки применяются в полностью отделанных помещениях в комбинации с любой офисной  мебелью. Конструкция предусматривает возможность быстрой переустановки модулей в соответствии с изменяющимися требованиями  к планировке помещения.


 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

 Система мобильных офисных перегородок позволяет:

 Устанавливать в помещениях различные конфигурации перегородок толщиной 28 мм, высотой до 180 см, длиной до 120 см.
 Производить монтаж с учетом размеров и особенностей мебели заказчика.
 Осуществлять крепление модулей к стенам и мебели.
 Увеличивать, в случае необходимости, устойчивость модулей за счет применения широких опор.
 Использовать боковые пазы перегородок для соединения модулей между собой, для монтажа навесных столешниц и полок.
 Применять различную отделку алюминиевых профилей: анодировку, полировку, покраску полимерными порошковыми красками.
 Использовать для отделки глухих частей 25 ЛДСП всевозможных цветов и фактур.
 Применять для отделки прозрачное или тонированное стекло толщиной 4 или 5 мм.


 ЭКОНОМИЧНОСТЬ

 Новая система мобильных перегородок Uno самая экономичная из имеющихся систем. Алюминиевый профиль толщиной 28 мм не  только дешевле более толстых констукций, но и визуально мобильные перегородки серии Uno смотрятся элегантнее и современнее.  Также на уменьшение стоимости влияет применение одинарного остекления и то, что вместо двух панелей из 8 мм ДСП используется  один лист 25 мм ДСП.


перегородка офисная UNO перегородка офисная UNO перегородка офисная UNO перегородка офисная UNO перегородка офисная UNO

Скачать прайс

монтаж перегородки офисной

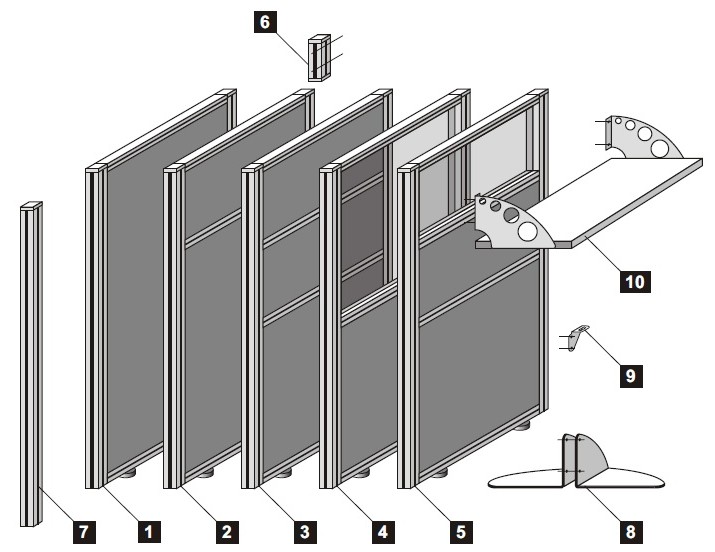

СОСТАВ

  •  поз.1, 2, 3, 4, 5 – модули, унифицированные по размерам и типу заполнения (глухие, остекленные), окантованные алюминиевым профилем, с боковыми пазами на вертикальных профилях и пазами на горизонтальных для крепления навесных элементов, на двух регулируемых опорах и с двумя декоративными заглушками;
  • поз.6 – крепление модуля к стене;
  • поз. 7 – стойка квадратная, предназначенная для соединения двух, трех или четырех модулей под углом 90 гр.;
  • поз. 8 – опора широкая для увеличения устойчивости перегородки;
  • поз.9 – уголок для крепления модуля к столешнице;
  • поз. 10 – полка навесная, устанавливается на вертикальных пазах алюминиевого профиля, длина полки соответствует длине модуля.

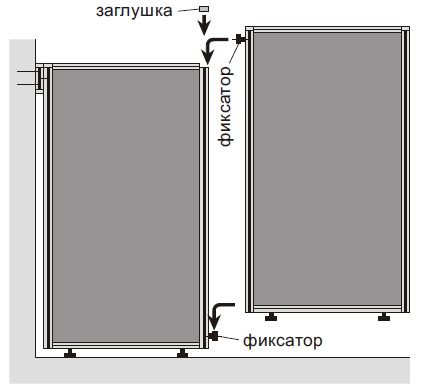

КРЕПЛЕНИЕ МОДУЛЯ К СТЕНЕМонтаж перегородки

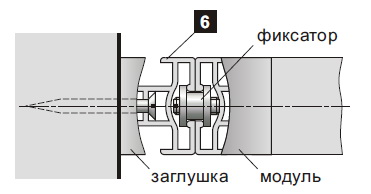

Крепление модуля к стене (поз. 6) позволяет установить перегородку на расстоянии 22 мм от стены.

При монтаже необходимо разметить и установить на стене крепление с помощью саморезов и дюбелей так, чтобы заглушка крепежа совпадала по высоте с заглушкой модуля. Вставить фиксатор в торцевой паз модуля и закрепить его. Приподняв модуль, завести фиксатор модуля в профиль крепежа. Надеть заглушки на модуль и на крепеж.


Крепление перегородки к стене








Монтаж перегородок

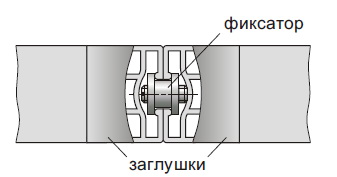

КРЕПЛЕНИЕ МОДУЛЯ К МОДУЛЮ

Вставить фиксаторы в торцевые пазы модулей и закрепить их. Приподняв модуль, совместить фиксаторы с торцевыми пазами модулей. Модуль опустить до пола. Вставить заглушки. Соединять таким образом можно до трех-четырех модулей в ряд. При этом для увеличения устойчивости прямого участка перегородки возможно применение широких опор или крепление модулей к мебели через боковые пазы вертикального профиля.

 Монтаж перегородок








Монтаж перегородок

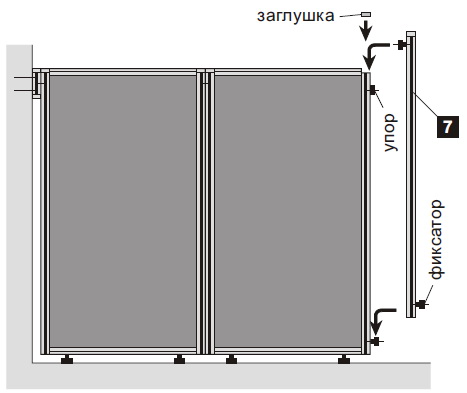

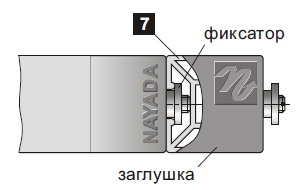

КРЕПЛЕНИЕ СТОЙКИ КВАДРАТНОЙ К МОДУЛЮ ПЕРЕГОРОДКИ

Вставить фиксаторы в торцевые пазы модуля и стойки и закрепить их. Вставить упор в торцевой паз стойки и закрекить его винтом. Положение упора по вертикали выбирается так, чтобы верхние кромки модуля и стойки после сборки находились на одной линии. Соединить стойку с модулем, ставить заглушки.

  Монтаж перегородок Монтаж перегородок







ВОЗМОЖНЫЕ ВАРИАНТЫ СОЕДИНЕНИЙ СТОЙКИ КВАДРАТНОЙ С МОДУЛЯМИ

Соединение модулей со стойкой Соединение модулей со стойкой Соединение модулей со стойкой





УСТАНОВКА МОДУЛЕЙ ПЕРЕГОРОДКИ НА ШИРОКИЕ ОПОРЫ

Для увеличения устойчивости модулей рекомендуется применение широких опор. При этом на каждое место соединения модулей устанавливается одна опора. Каждая опора состоит из двух симметричных стальных угольников, весьма массивных. Сухари угольников вставляются в боковые пазы вертикального профиля модуля и фиксируются винтами на необходимой высоте.

Установка модулей на опоры

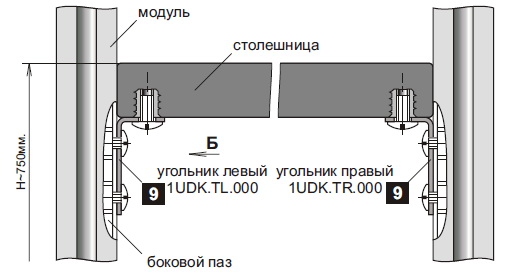

УСТАНОВКА НАВЕСНОЙ СТОЛЕШНИЦЫ НА МОДУЛИ ПЕРЕГОРОДКИ

К столешнице приворачиваются винтами угольники левые и правые. В боковые пазы модулей заводятся сухари, после чего угольники приворачиваются винтами к сухарям. Производят регулировку высоты столешницы и окончательную ее фиксацию. Рекомендуемая высота установки столешницы - 750 мм.

Схема крепления навесной столешницыМонтаж навесной столешницы

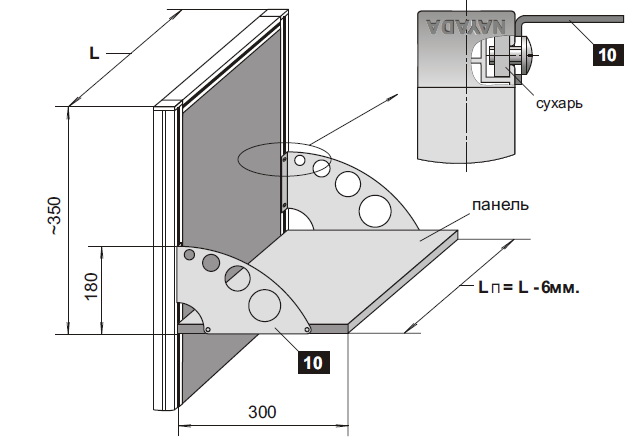

УСТАНОВКА ПОЛКИ НАВЕСНОЙ НА МОДУЛЬ ПЕРЕГОРОДКИ

Навесная полка в сборе приворачивается винтами к сухарям, установленных в боковых пазах модуля. Длина полки зависит от длины от длины модуля (L полки = Lмодуля - 6 мм). Полку можно установить на любом расстоянии от верхней кромки модуля. Размер 350 мм рекомендуется для размещения на полке папок типа "Корона".

Монтаж полки навесной в перегородку

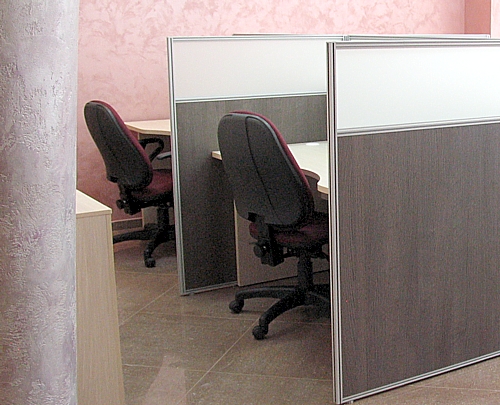

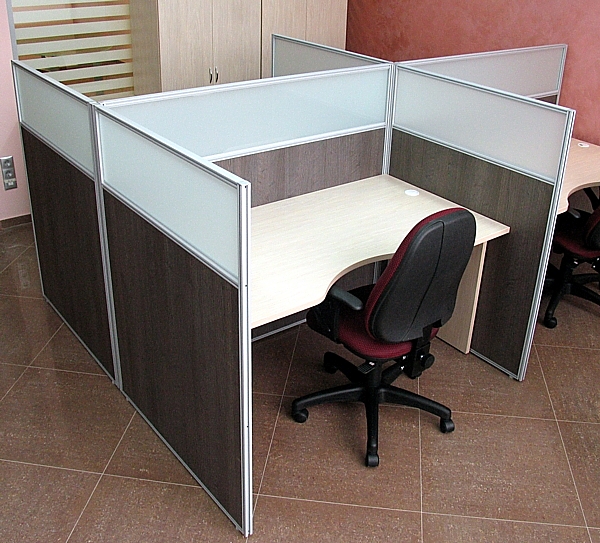

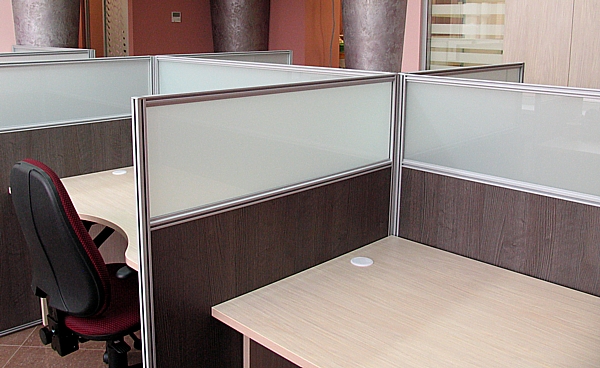

Перегородка офисная Uno
